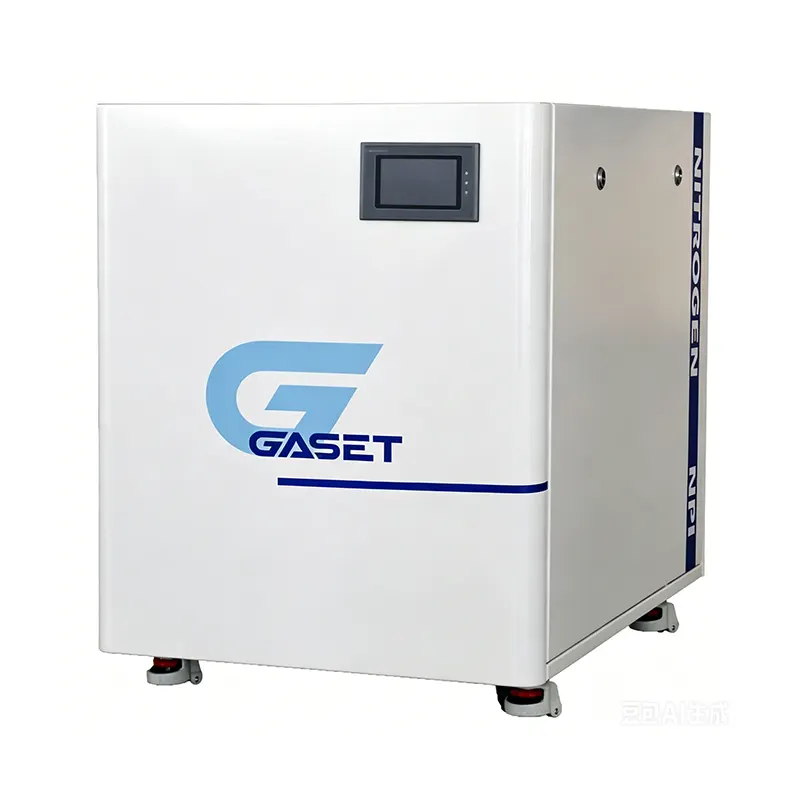

막 분리 질소 정제 시스템

기존 PSA 정제 또는 극저온 정제 공정과 달리 GSE Tech 공급업체의 이 막 분리 질소 정제 시스템은 주변 온도 및 압력에서 작동하므로 상 변화가 필요 없고 흡착제 재생이 필요하지 않으며 2차 오염이 발생하지 않습니다. 업스트림 질소 생성 장비 또는 압축 공기 네트워크에 직접 연결하여 단일 단계로 질소 정화를 달성할 수 있습니다. 이는 중소유량, 중순도에서 고순도 질소 응용 분야를 위한 에너지 효율적인 선택입니다.

이 시스템은 컴팩트한 레이아웃과 노출된 배관이 없는 모듈식 스키드 장착 설계를 특징으로 하며, 기존 생산 라인에 유연하게 통합하거나 독립적으로 설치할 수 있어 전용 장비실이나 복잡한 인프라가 필요하지 않습니다. 이는 공기 및 조질소를 포함한 다양한 공급 가스 소스를 수용합니다. 공장에서 사전 설정된 순도 매개변수는 95%에서 99.99%까지 조정 가능하며 즉시 시동이 가능하고 복잡한 시운전이 필요하지 않습니다. 이는 질소 품질이 중요한 전자 제조, 식품 및 의약품, 화학 에너지 및 정밀 가공에 널리 사용됩니다.

작동 원리

이 시스템은 고분자막 재료의 산소, 수분, 이산화탄소 및 질소 간의 투과율의 상당한 차이를 활용하여 선택적 가스 투과 원리에 따라 작동합니다. 공급 가스는 시스템에 유입되어 먼저 먼지, 오일, 자유수를 제거하는 3단계 정밀 정화 장치를 통과하여 막 오염을 방지합니다. 정화된 가스는 고성능 폴리머(폴리설폰, 폴리이미드 등)로 만든 멤브레인 필라멘트가 미크론 크기의 기공을 포함하는 핵심 중공 섬유 멤브레인 스택으로 들어갑니다. 압력 구동 시 더 작은 불순물 분자(산소, 수분, 이산화탄소)가 멤브레인 벽을 통해 빠르게 침투하여 배출됩니다. 침투 속도가 느린 질소 분자는 유지되고 농축됩니다. 일련의 여러 멤브레인 모듈을 통해 순도가 점진적으로 향상되며 최종 안정화 모듈이 압력과 이슬점을 조절하여 고순도 질소를 제공합니다. 전체 공정은 상 변화가 없고 에너지 집약적인 재생이 없으며 시작 시 즉시 고순도 출력이 발생하여 주변 온도에서 작동하므로 연중무휴 연속 작동에 적합합니다.

핵심 장점

1. 효율적인 심층 정제 - 정밀한 순도 제어

막분리 질소정화시스템은 분리 정밀도가 높은 오염 방지 중공사막 모듈을 활용해 일반 공기를 순도 95~99.99%까지 안정적으로 정화하고, 여러 단계를 직렬로 연결해 초고순도 99.999%를 달성한다. 입구 압력과 흐름을 지능적으로 조정하면 다양한 응용 분야에서 순도 요구 사항을 정확하게 일치시킬 수 있습니다. 질소 노점은 50°C까지 낮고, 무유분, 무수분, 무불순물에 도달하여 일반 질소의 순도 부족 및 불순물 과잉 문제를 완전히 해결합니다.

2. 주변 온도 에너지 절약 - 전력 소비 대폭 감소

가열, 냉각 또는 흡착제 재생 없이 주변 온도 및 압력에서 작동하는 에너지 소비는 PSA 정제 공정의 30%~50%에 불과하고 극저온 정제 공정의 경우 70% 이상 적습니다. 이 시스템에는 고주파 스위칭 밸브나 왕복 타워 이동이 없으므로 소음이 적고 기계적 마모가 없으며 장기적으로 지속적으로 안정적인 작동이 가능하므로 고부하 산업 시나리오에 적합합니다.

3. 모듈형 통합 설계 - 간단한 설치 및 유지 관리

이 시스템은 기존 정화 장비에 비해 설치 공간이 1/3에 불과한 스키드 장착형 통합 구조를 갖추고 있어 복잡한 배관 없이 생산 라인 바로 옆에 설치할 수 있습니다. 장치에는 착용 가능한 움직이는 부품이 포함되어 있지 않습니다. 멤브레인 모듈의 일반적인 사용 수명은 8~10년입니다. 일일 유지 관리는 주기적인 필터 요소 교체 및 응축수 배수로 제한됩니다. 전문 인력이 필요하지 않아 장기적인 운영 비용이 크게 절감됩니다.

대안보다 장점

기존의 PSA 정제 시스템은 밸브 순환이 잦아 높은 에너지를 소비하며 정기적인 분자체 교체가 필요합니다. 극저온 정제에는 극도로 높은 에너지 소비, 복잡한 운영 및 상당한 자본 투자가 필요합니다. 둘 다 큰 설치 공간과 복잡한 설치가 필요하며, PSA 시스템은 제한된 순도 안정성을 제공하고 극저온 시스템은 프리미엄 비용으로 고순도를 제공합니다.

이와 대조적으로 GASET 멤브레인 질소 정제 시스템은 상온 멤브레인 분리 기능을 제공하여 에너지를 절약하고 조용하며 매우 안정적입니다. 모듈형 설계로 최소한의 유지 관리로 빠른 설치가 가능합니다. 순도는 낮은 이슬점으로 정밀하게 조정 가능하며 중소유량 고순도 질소 정화를 위한 최적의 솔루션으로 장기적인 가치를 제공합니다.

문의 및 상담

막 분리 질소 정제 시스템 구매, 기존 질소 장비 업그레이드 또는 맞춤형 고순도 질소 공급원이 필요한 국내 및 해외 고객의 경우 공급 가스 유형, 유량, 필요한 순도/이슬점, 공급 전압 및 설치 공간을 제공하십시오. 귀하의 사용 조건에 따라 최적의 모델을 추천해 드립니다. 표준 모델은 재고로 구매 가능합니다. 비표준 구성(순도, 유속, 연결)을 빠른 생산 리드 타임으로 사용할 수 있습니다. 전자회사, 식품/제약 제조업체, 화학/에너지 기업, 거래 파트너의 문의를 환영합니다. 무료 사이즈 상담, 현장 체험, 기술 교육 서비스를 이용하실 수 있습니다.
